家庭劇院線材怎麼買？2026 裝潢走線、HDMI 與喇叭線驗收

家庭劇院線材不要從「買哪一牌」開始，而要從「總共有幾條路」開始。先確定訊源、AV 擴大機或 Soundbar、電視／投影機、每支喇叭與網路設備的位置，再把每條路的起點、終點、孔位、實際路徑、目標訊號和替換方式寫成清單。這份清單才是詢價、採購、封板與交屋共同使用的規格。

最重要的不是把線藏起來，而是留下五份可查證的收據：設備鏈路圖、逐路線材表、HDMI 精確型號與長度驗證、封板前的最終鏈路測試，以及完工後的標籤與交接檔。缺少任何一份，日後黑畫面、換 AVR 或移動櫃體時，都容易重新猜一次。

本文提供影音需求盤點與驗收方法，不是電氣或建築施工說明。牆內、天花板、地坪、電源插座、防火封堵與固定工程，應由熟悉現場條件及產品標示的合格人員規劃；不要自行開啟配電、插座或未知管線。

先畫系統邊界：誰送訊號，誰切換，誰顯示

同樣是家庭劇院，電視 App 經 eARC 回傳 Soundbar，和遊戲主機先進 AVR 再送投影機，是兩套不同路徑。先為每個使用情境寫出完整鏈路：

電視 App -> 電視 eARC 孔 -> Soundbar eARC 孔
遊戲主機 -> AVR 指定輸入 -> AVR 顯示輸出 -> 投影機指定輸入
串流盒 -> AVR 指定輸入 -> 電視；音訊由 AVR 解碼
AVR 喇叭端子 -> 左前 / 中置 / 右前 / 環繞 / 高度聲道
路由器或交換器 -> 電視 / 串流盒 / AVR / 投影機

BenQ 對家庭劇院的基本影音鏈路說明也把播放機、顯示器與環繞擴大機分開看。真正採購時還要再往下記到「哪一個孔」；同一台 AVR 並非每個輸入都必然支援相同影像模式，電視也可能只有一個標示 eARC 的孔。

如果系統架構尚未決定，先看家庭劇院新手選型指南；本篇不代替 Soundbar、AVR 或主動式喇叭的選擇。

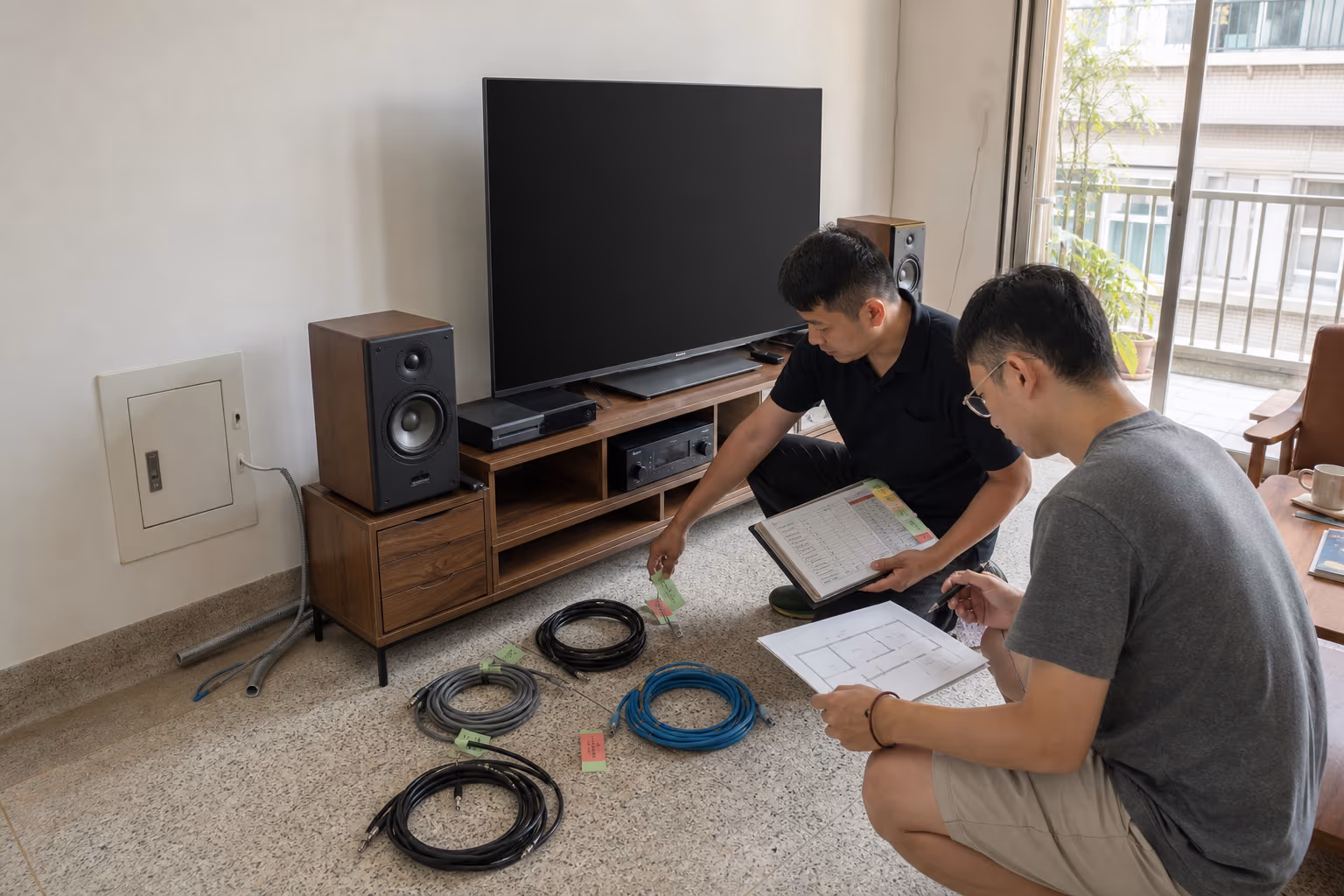

建立逐路線材表：一條線就是一筆可驗收工作

不要只在估價單寫「HDMI 三條、喇叭線一批」。每條固定路徑至少保留以下欄位：

欄位	要記什麼	驗收時拿來做什麼
路線 ID	例如 V01、SP-L、SP-TFR	標籤、照片與測試表使用同一名稱
起點／終點	設備名稱、位置與房間	防止線拉到錯誤櫃格或牆面
精確孔位	AVR HDMI 3、TV eARC、Projector HDMI 1	確認最終測試就是交屋孔位
目標模式	4K120 + HDR + VRR、eARC、喇叭角色、網路速率	決定需查哪份原廠規格
實際路徑	沿哪面牆、哪個櫃、哪個檢修口	計算長度與未來定位
採購線材	品牌、型號、官方名稱、購買長度	追查認證與替換品
方向／端別	Source、Display、左右、正負極	避免封板後才發現接反
替換方式	明線、可拆線槽、獨立管路、檢修口	評估故障後是否能抽換
驗收證據	日期、設備、設定、結果、照片或影片檔名	證明測過哪個情境，而非只寫「正常」

路線 ID 要貼在線材兩端，固定管路與面板也應在交接圖上對得起來。標籤不必暴露帳號、序號或住址；只要家人、影音商與施工方看到同一個 ID，能找到同一條線。

線長怎麼算：把每段實際需求相加，不套固定百分比

平面直線距離不能直接變成購買長度。可用這個加總式建立每條路的量測收據：

採購目標長度
= 沿實際路徑量測
+ 訊源端抽出設備所需長度
+ 顯示／喇叭端定位與接頭空間
+ 現場轉折及產品處理限制所需長度

每一項都寫實測值與量測日期，不用通用的「多抓某個百分比」。深櫃需要抽出 AVR、投影機吊架要留接頭空間、喇叭可能要微調位置，所需餘量都不同；太短會拉扯接頭，太長則可能在密閉櫃內堆積、阻礙散熱或超出高頻寬線材的可用方案。

管路尺寸、彎曲、拉力、端接方式和牆內適用性，不應由文章給一個全屋通用數字。把線材外徑、接頭最大尺寸、原廠彎曲／拉線限制、預計路徑與未來替換需求交給現場人員，要求在估價或施工圖上回覆採用方案。

HDMI 採購收據：認證要對到「這個型號的這個長度」

4K120、VRR 或高頻寬 HDR 情境，不要只看賣場寫「8K」或「48Gbps」。HDMI Licensing Administrator 說明，Ultra High Speed HDMI Cable 的每個型號、每個長度都要測試與認證，包裝應有可驗證標籤。採購時保存：

1. 官方線材名稱，不把設備版本號當成線材名稱。
2. 品牌、完整型號與購買長度。
3. 包裝標籤掃描後顯示的品牌、型號與長度。
4. 訂單、退換條件與收到的包裝照片。
5. 是否為主動式／光纖結構、是否有 Source／Display 方向或外部供電條件。

2026 年還會看到 HDMI 2.2 與 Ultra96。HDMI LA 的HDMI 2.2 概覽把 Ultra96 用在最高 96Gbps 的新鏈路，既有 Ultra High Speed HDMI Cable 則對應最高 48Gbps 的系統配置。這不代表現有 4K120 設備要因年份自動換線；先看訊源、AVR／Soundbar、顯示器實際支援的模式，再選能覆蓋該鏈路且可驗證的線材。

詳細的被動銅線、主動式與光纖長線決策，由HDMI 2.1 線材長度指南承接；本篇只負責把選定結果寫進路線表。

投影長線：方向正確不等於整條最終鏈路通過

主動式光纖 HDMI 常有方向。BenQ 台灣的投影機支援說明要求將 Source 端接播放設備、Display 端接投影機，也提醒供電、接頭或光纖受損都可能造成無訊號。這些條件要抄進路線表，不能等封板後才看包裝。

更關鍵的是測試鏈要與完工鏈一致。若最終是「遊戲主機 -> AVR -> 長 HDMI -> 投影機」，只用筆電直接接投影機測到畫面，沒有證明 AVR 的輸出、實際解析度、HDR／VRR、喚醒與切換都能工作。

固定前先依精確型號手冊確認：

• 線材 Source／Display 端是否在正確位置。
• 最終訊源、AVR 輸入、AVR 輸出與投影機輸入是否全部相同。
• 測試模式是否就是日常最高需求，而非只看到桌面畫面。
• 接頭進入吊架、面板或管路後，是否仍可檢查和更換。
• 備援路徑是可抽換管路、備用線，還是可接受的明線方案。

喇叭線先凍結角色與座位，再談長度與接頭

天空聲道不是「哪裡好拉線就裝哪裡」。Dolby 的喇叭配置指南以主要座位和各聲道角色決定位置；先凍結座位、顯示器中心、5.1.2／5.1.4 等目標配置，再讓路線表承接每一支喇叭。

每條喇叭線至少記角色、左右、AVR 端子、喇叭端位置、正負極標示、實際路徑與購買長度。線徑、阻抗和牆內適用性要同時核對喇叭、AVR、線材與現場文件，不用網路上的單一距離表替所有型號下結論。

Yamaha 的台灣適用機型端子說明顯示香蕉插支援會因地區／機型而異，也提醒裸線芯不可互碰或接觸機身金屬。這正是為什麼估價單不能只寫「香蕉插」：要記 AVR 精確型號、地區版本、端子與接法，連接前依該機手冊斷電處理。高度聲道的角度與安裝安全請另看Dolby Atmos 天空聲道指南，不要由走線方便反推位置。

電源、訊號與櫃體：本文只定需求，不教施工

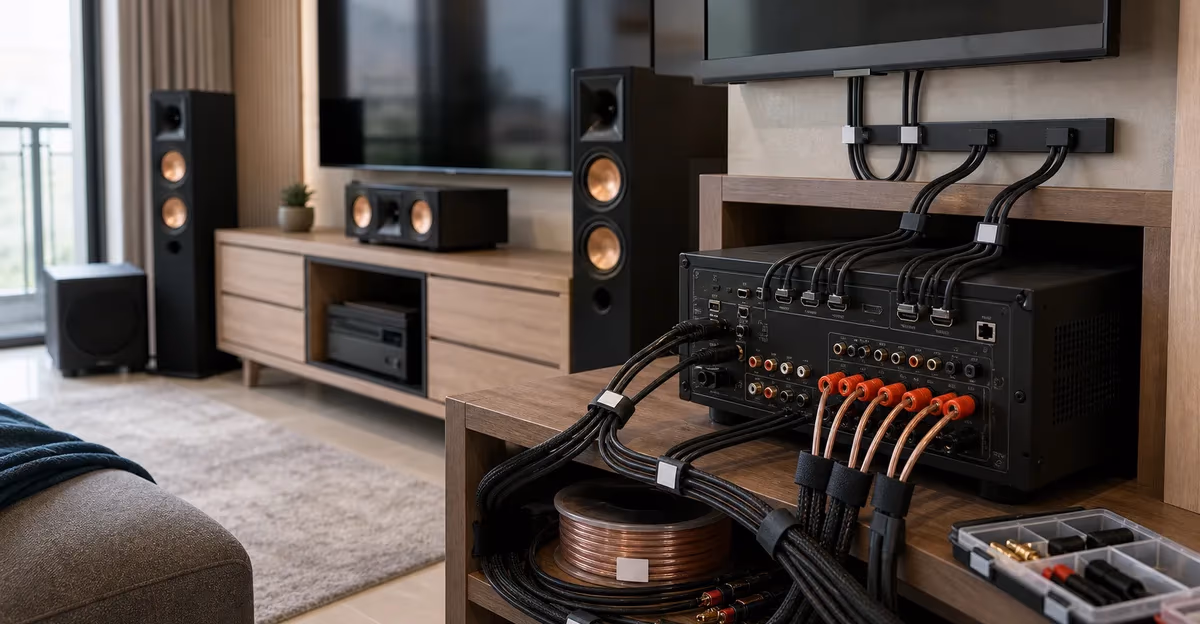

設備櫃要同時容納訊號、電源、散熱、抽出維修與接頭轉彎。Denon 的 AVR 手冊範例明確提醒不要把電源線與連接線綑在一起；但現場應分多遠、走哪一種管路、如何穿越牆體，仍取決於建築條件、產品標示與施工要求。

交給設計師與合格施工人員的需求單應包括：

• 每個影音端點、電源端點與設備櫃的最終位置。
• 哪些路徑要能抽換，哪些面板或檢修口要可開啟。
• 線材外徑、接頭尺寸、方向、原廠處理限制與牆內標示。
• AVR、遊戲主機、交換器等設備的散熱與抽出維修空間。
• 電源與低電壓訊號如何分開管理，以及由誰負責驗收。
• 封板前要完成哪些照片、通線與訊號測試。

不要自行把電源延長線、變壓器或不明線材永久封在牆內。UPS、防突波與延長線拓撲請交給防突波與 UPS 接法指南，本文不跨成配電建議。

封板前驗收：用最終設備與最終模式跑一次

封板前至少安排兩層驗收。第一層確認每條線的連通、端點、方向、標籤與外觀；第二層用最終或等效設備鏈跑日常最高需求。

驗收項目	測試方法	通過證據
路線對應	逐一核對路線 ID、起終點與精確孔位	兩端標籤與全路徑照片
HDMI 影像	以最終訊源、AVR／Soundbar、顯示器和目標模式運作	設備資訊頁、模式、時間與結果
模式切換	冷開機、待機喚醒、切換輸入與內容幀率	無反覆黑畫面或失聯的操作紀錄
eARC	用已知格式的內容確認電視回傳與裝置顯示	孔位、設定、內容與解碼結果
喇叭路線	逐聲道核對角色、左右與正負極；異常即停	AVR 測試音／設定頁與現場核對表
網路	依設計速率與端點做合格測試	路線 ID、測試工具、結果與日期
抽換能力	由施工方示範既定檢修或替換路徑	檢修口、拉線條件與責任人紀錄

可把 30 分鐘視為編輯部建議的快速情境測試窗：涵蓋開機、切換、HDR／高刷新內容、待機喚醒與一段持續播放。這不是 HDMI 認證，也不能保證多年後不故障；它的用途是在表面仍可開啟、商品仍在各自退換或施工驗收期間時，提早發現最終鏈路問題。專案若有更高要求，應由影音整合方訂出更長、更多模式的測試計畫。

若只在較低模式通過，結果應寫「條件式通過」而不是「正常」。例如 4K60 穩定但目標 4K120 失敗，就不能用前者替後者簽收。ARC／eARC 的格式與故障分流請看ARC 與 eARC 差別指南。

完工交接包：讓下一個人不用拆牆猜線

完工後把下列資料放在同一個可備份資料夾，並交付一份不含帳密的版本給住戶：

文件	最少內容
最新設備鏈路圖	訊源、切換設備、顯示器、音訊與網路關係
逐路線材表	路線 ID、端點、孔位、型號、長度、方向與替換方式
施工前／封板前照片	含尺標或可定位的牆面、天花與檢修口參照
採購收據	線材完整型號、長度、認證結果、訂單與保固窗口
驗收紀錄	測試日期、設備／韌體、模式、結果與未解限制
面板與管路圖	哪條管到哪裡、哪裡可檢修、是否有備用路徑
變更紀錄	換設備、改孔位、改設定或換線後的日期與原因

照片不能只拍一堆管線。每張照片以路線 ID、房間、牆面方向和日期命名，並在平面圖標拍攝方向。日後換投影機或 AVR，先更新鏈路圖與路線表，再動線材；不要讓交接檔停在第一次裝潢版本。

租屋或已裝潢：優先選可逆、可看、可維修

不能開牆不等於只能讓線散在地上。租屋與既有客廳可用可拆線槽、櫃後理線、魔鬼氈束帶、桌腳固定點與防絆路徑，仍沿用相同路線 ID 和驗收表。先處理會絆倒、被門夾、被掃地機拉扯、堵住散熱或讓接頭承受重量的路徑。

可逆方案的價值是故障時看得到、搬家時帶得走。若路線太長或跨越走道，不要用地毯把未知狀態的線永久蓋住；改變設備位置、使用無線方案，或請專業人員評估安全的固定路徑，往往比硬藏更合理。

採購順序：通過五道門再付款或封板

1. 系統門：設備架構、座位、顯示器與喇叭角色已凍結。
2. 路線門：每條線都有 ID、起終點、精確孔位與實際路徑。
3. 證據門：線材型號、長度、認證／標示、方向與原廠限制可查。
4. 維修門：接頭可達、設備可抽出，固定路徑有清楚替換方案。
5. 驗收門：最終鏈路、最高日常模式、切換／喚醒與逐聲道測試有紀錄。

任一門尚未通過，就先不要用「到現場再說」補空白。真正值得花的線材預算，是能在你的精確設備鏈上通過、日後可定位且可替換的那一條；不是包裝上形容詞最多的那一條。

FAQ

HDMI 2.2 設備一定要改買 Ultra96 線嗎？

不一定。先查訊源、AVR／Soundbar 與顯示器實際使用的最高模式。Ultra96 用來承接 HDMI 2.2 較高頻寬鏈路；既有 4K120 系統不會只因年份而自動失去可用性。購買時仍要核對官方線材名稱、精確型號、長度與認證標籤。

投影機長線要多留一條備用 HDMI 嗎？

備用線不是唯一答案，也可能與主線一起老化或被同一施工問題影響。先要求可替換路徑；若現場無法做到，再把備用線、替代管路或可接受的明線復原方案寫進風險與交接表。

左右喇叭線一定要完全一樣長嗎？

不用為了視覺上的相同數字，把多餘線材繞成大圈。兩路應各自按實際路徑、設備抽出與擺位調整需求計算，並核對精確 AVR、喇叭和線材要求。角色、正負極、接點與驗收比形式上的等長更重要。

光纖 HDMI 在桌上測過，封板後就一定沒問題嗎？

不一定。桌上測試沒有涵蓋最終彎曲與接頭狀態，也可能沒有經過實際 AVR、孔位、解析度、HDR／VRR、切換與喚醒流程。要在仍可修正的階段用最終鏈路再驗一次。

網路線可以和家庭劇院一起規劃嗎？

可以，而且電視、串流盒、AVR、投影機與控制系統都可能需要網路。但 Cat6／Cat6A、端接和場測屬於另一個證據鏈，請搭配家用網路線裝潢與驗收指南，不要只在影音估價單寫「網路線一條」。

資料來源與方法

本文於 2026-08-12 檢視台灣家庭劇院線材、裝潢走線、投影長線與 Atmos 預留的搜尋結果，並交叉核對 HDMI Licensing Administrator、Dolby、BenQ Taiwan、Yamaha 與 Denon 的官方規格或手冊。方法是把每條線轉成路線紀錄，再以精確型號／長度證據、最終設備鏈、最高日常模式、維修路徑與交接文件逐關驗收。

本文未實測所有 HDMI、喇叭線、投影機、AVR、管路或建築條件，也不提供通用線徑、管徑、最高長度、價格、施工或法規結論。精確型號最新版文件、產品標示、現場條件與合格人員的專案規格優先於本文。
